MoonDrop Moonriver 3
229,00 €*
Auf Lager, Lieferzeit: 1-3 Tage
Tragbarer Flaggschiff-DAC/AMP
• Dualer CS43198-DAC-Chip der Flaggschiff-Klasse
• DSP der 2. Generation mit interaktiver Online-Anbindung und Community-Bibliothek
• 4 Vrms / 500 mW starker symmetrischer Ausgang

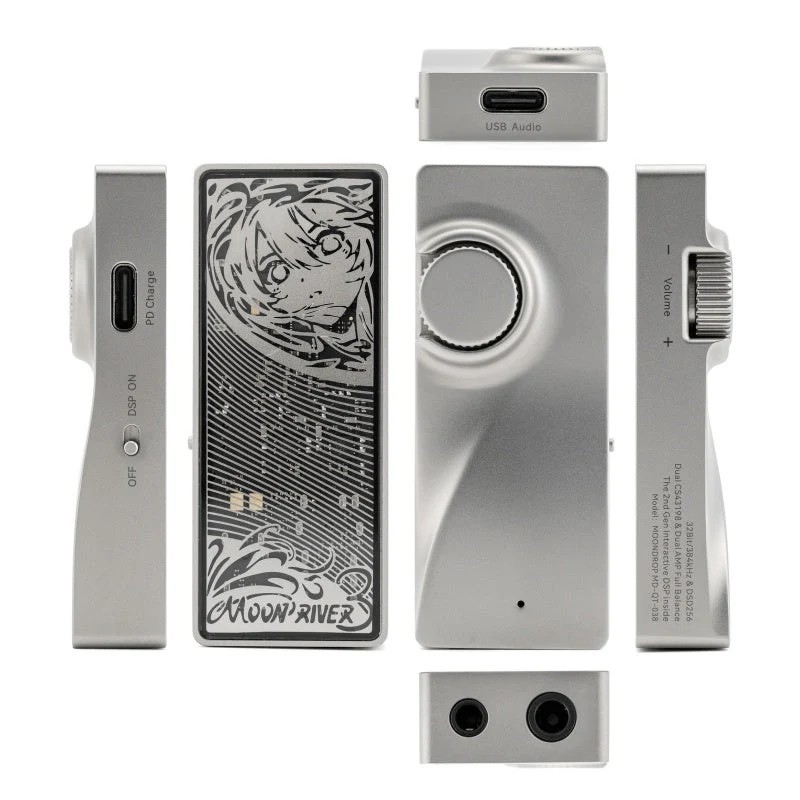

• Präzisionsgefrästes Gehäuse aus Edelstahl mit Sichtfenster
• Lautstärkeregler mit Druckfunktion und 100-stufiger, nahtloser Lautstärkeregelung
Dualer CS43198-DAC-Chip der Flaggschiff-Klasse
Der MoonRiver 3 ist mit zwei Cirrus-Logic-Flaggschiff-DAC-Chips vom Typ CS43198 ausgestattet, ergänzt durch zwei unabhängige, leistungsstarke Zwei-Kanal-Verstärkerchips, eine Hi-Fi-USB-Schnittstelle der neuesten Generation sowie fünf separate Spannungsversorgungs-Chips, die jeden IC individuell versorgen. Daraus entsteht eine vollständige Hi-Fi-Schaltung mit hoher Leistung, extrem niedriger Verzerrung, geringem Rauschen und einem klangvollen, reichen Timbre.
Verschmelzung von Funktionalität und Ästhetik

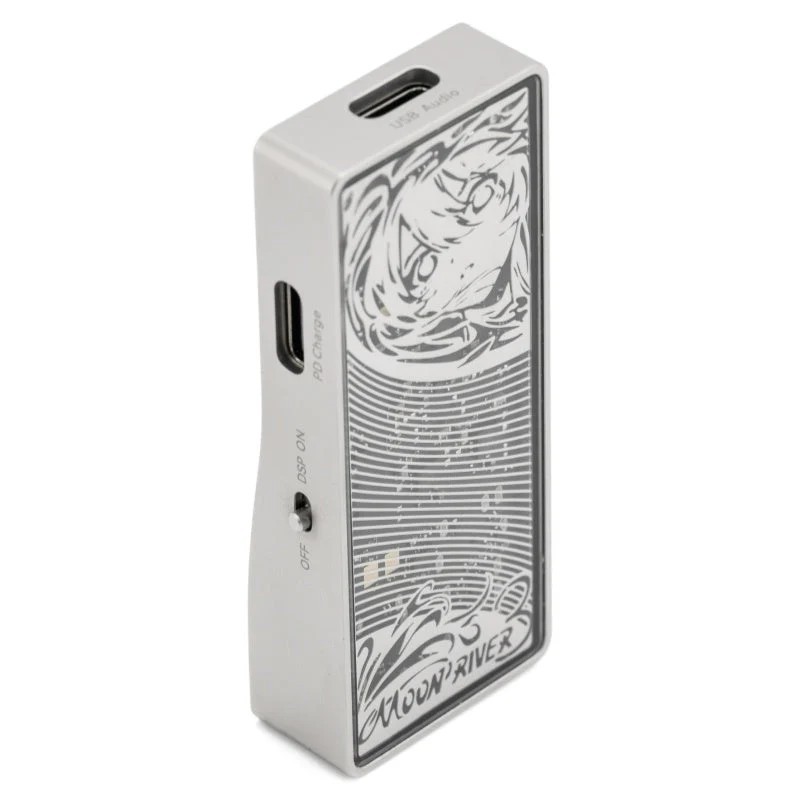

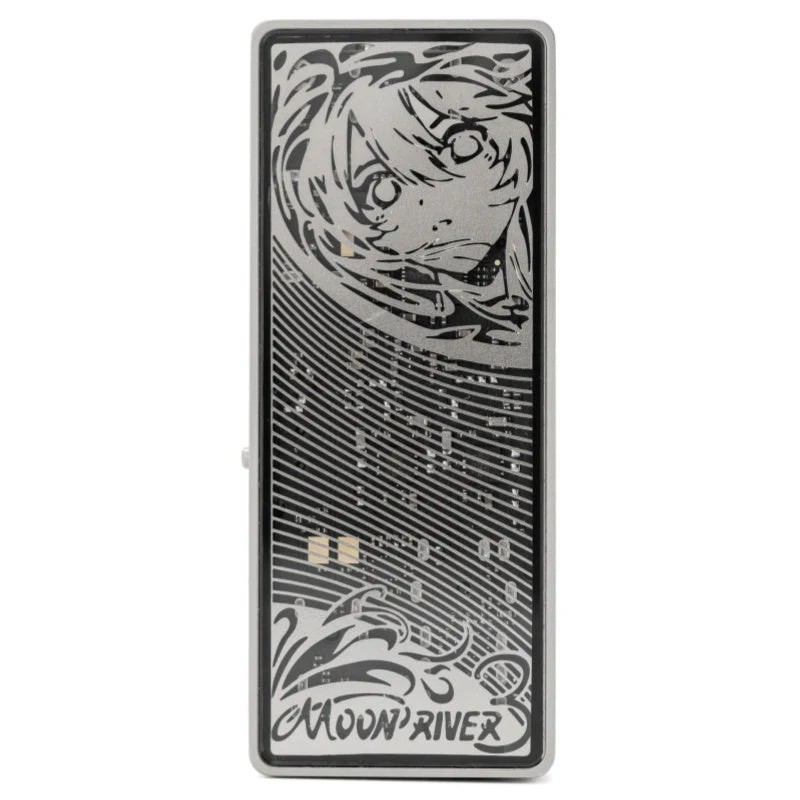

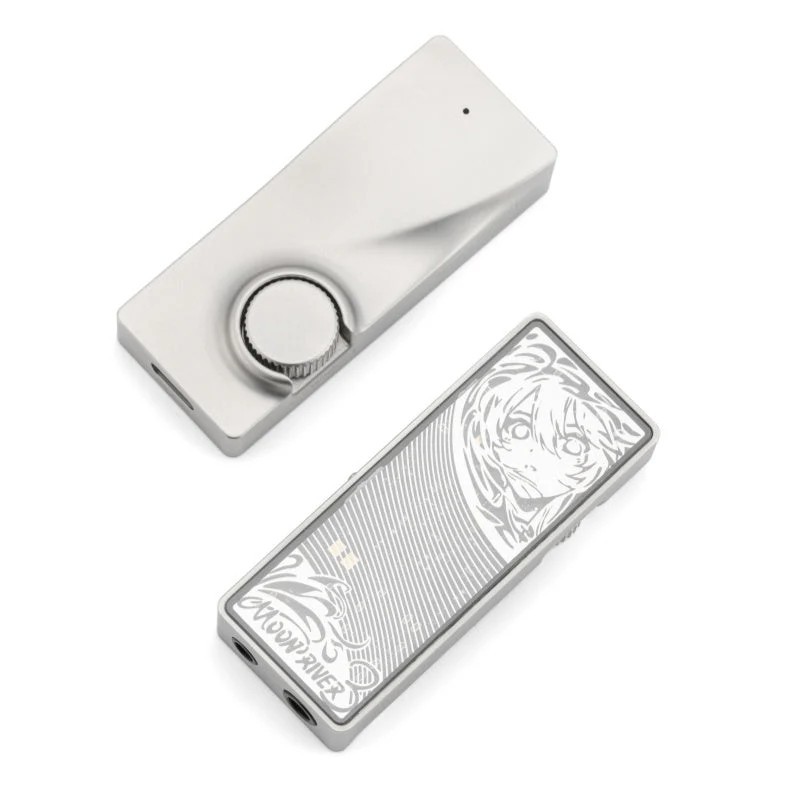

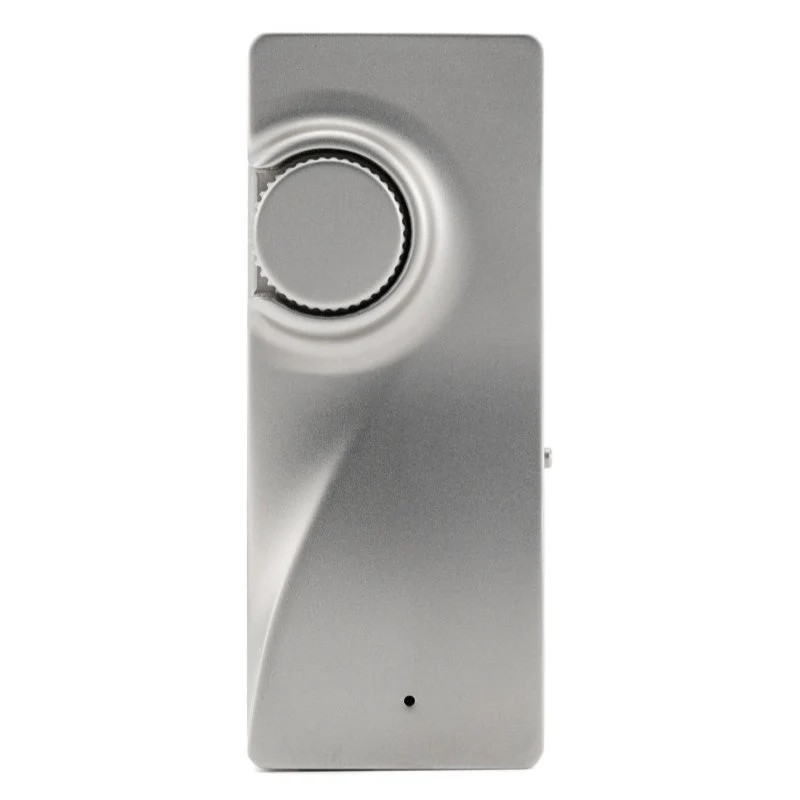

Das präzisionsgefräste Gehäuse aus einem Stück Edelstahl vereint sich mit einem halbtransparenten Fenster im charakteristischen Yuki-Schnittmuster zu einer gelungenen Verbindung aus Funktion und Design. Ergonomische Formgebung, sanft verlaufende Konturlinien und die markante „Krater“-Vertiefung um den Regler verhindern versehentliches Verstellen und sorgen zugleich für eine intuitive, mühelose Bedienung.
Lautstärkeregler mit Druckfunktion und 100 Stufen

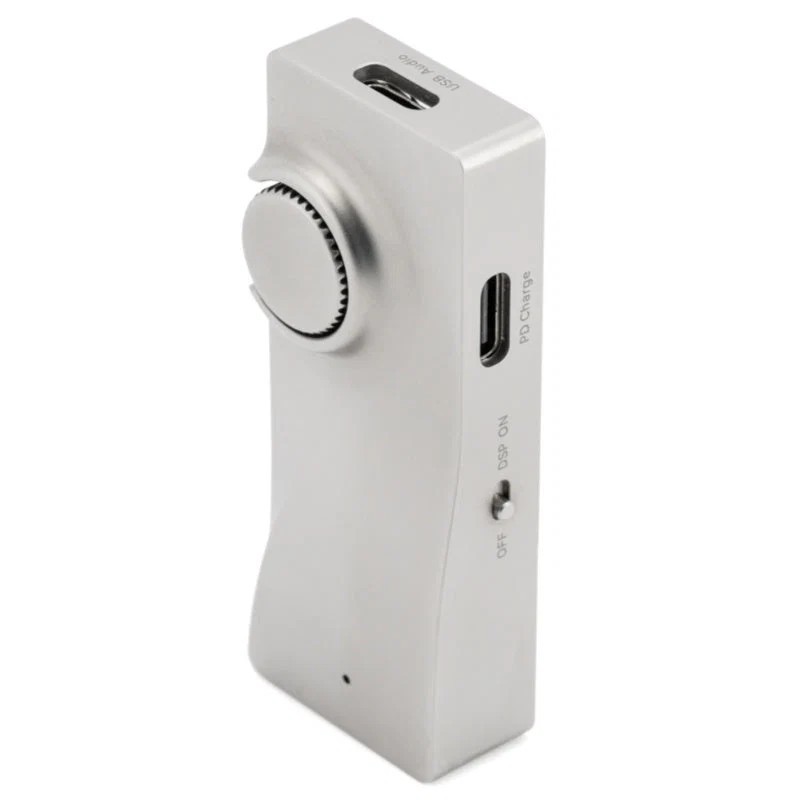

Der MoonRiver 3 verfügt über einen physischen Lautstärkeregler mit Druckfunktion, über den sich die Wiedergabe pausieren lässt, während er beim Drehen präzises haptisches Feedback liefert. Der 100-stufige Digital-Encoder ermöglicht eine nahezu verlustfreie Lautstärkeanpassung und entkoppelt die Lautstärkeregelung des Geräts wirkungsvoll von der des angeschlossenen Smartphones. Die ergonomische Gestaltung sorgt für eine sanfte, präzise und mühelose Bedienung.
Leistungsstarker symmetrischer und unsymmetrischer Ausgang
Der MoonRiver 3 unterstützt einen symmetrischen Ausgang mit 4 Vrms / 500 mW sowie einen unsymmetrischen 3,5-mm-Ausgang und treibt damit auch großformatige Kopfhörer mühelos an, bei gleichzeitig extrem niedrigem Rauschpegel und einem dynamischen, klangreichen Timbre.
DSP der 2. Generation mit interaktiver Online-Anbindung
Über die aktualisierte MoonDrop-App oder die WEB-Plattform lässt sich der Klang individuell anpassen: Das fortschrittliche Online-DSP-System bietet eine von der Community gepflegte Bibliothek an Kopfhörer-Frequenzgängen sowie einen parametrischen Equalizer für ein Tuning auf professionellem Niveau.
Technische Daten

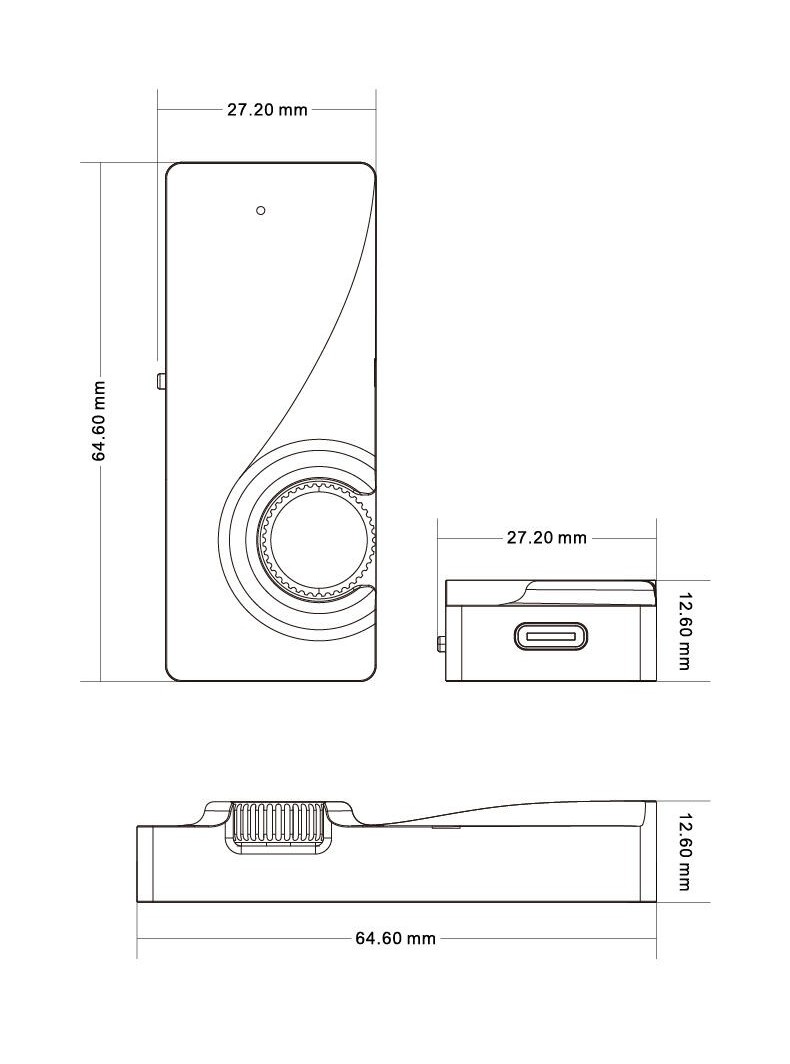

Abmessungen: 65 × 26 × 13 mm
Kopfhöreranschluss: 3,5 mm unsymmetrisch / 4,4 mm symmetrisch
Grundrauschen: 3,5 mm 1,2 μV / 4,4 mm 1,4 μV
Signal-Rausch-Abstand (SNR): 3,5 mm 126 dB / 4,4 mm 131 dB
Dynamikumfang: 3,5 mm 126 dB / 4,4 mm 131 dB
Line-Out: 3,5 mm 2 Vrms / 4,4 mm 4 Vrms
Klirrfaktor (THD+N): 3,5 mm 0,00018 % / 4,4 mm 0,00018 %
Übersprechen (Crosstalk): 3,5 mm 125 dB.
Lieferumfang
1 x Moondrop MOONRIVER3
1 x Type-C-zu-Type-C-Adapterkabel
1 x Type-C-zu-Type-A-Adapter
1 x Kurzanleitung
